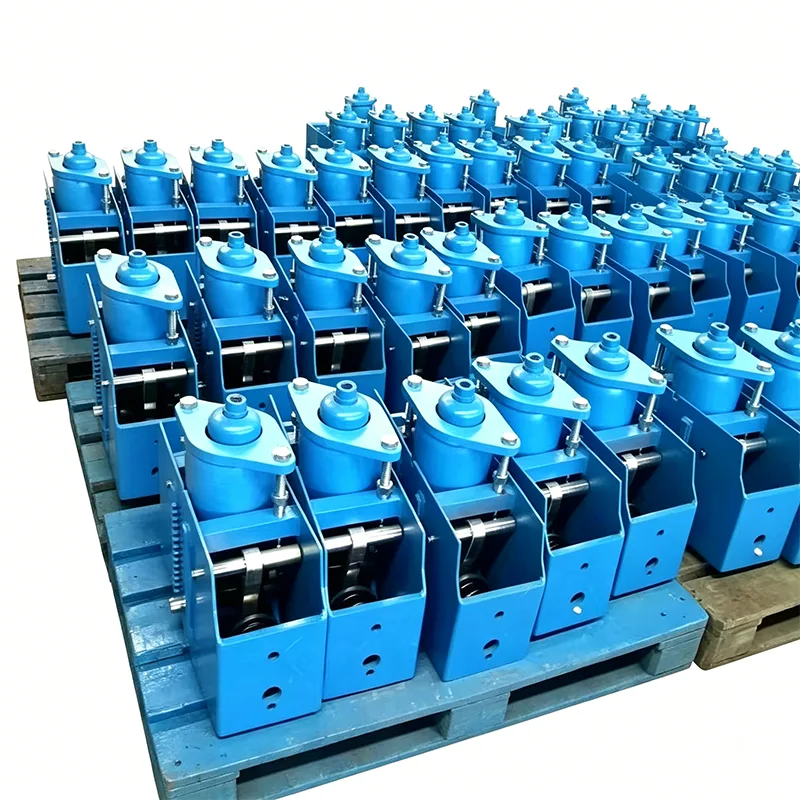

Constante veerondersteuning voor chemische fabrieken

Yangzhou Tianshun Pipeline Technology, opgericht in 2012, heeft 14 jaar toegewijde R&D- en productie-ervaring in industriële pijplijnondersteuningsproducten. Onze Chemical Plant Constant Spring Support is een kernproduct dat speciaal is ontwikkeld voor de kenmerken van de chemische industrie, namelijk continue productie en complexe werkomstandigheden, en heeft wereldwijd tientallen chemische industriële projecten gediend.

Last-verplaatsingscurve verkregen uit de typetest van een constante veersteun/hanger. De horizontale as staat voor verplaatsing, terwijl de verticale as belasting vertegenwoordigt. De curve blijft ongeveer horizontaal over de volledige werkweg, wat aantoont dat de ondersteunende kracht in wezen constant blijft wanneer de leiding doorbuigt als gevolg van thermische uitzetting en krimp.

Deze typetest verifieert de belastingconstante, de volledige bewegingsstabiliteit en de operationele betrouwbaarheid van constante veereenheden. Alle productie-eenheden worden vóór verzending onderworpen aan een belastingkalibratie, waarbij de belastingafwijking binnen ±6% wordt gecontroleerd in overeenstemming met ANSI/MSS‑SP‑58‑2018 en NB/T47038‑2013.

Deze producten zijn toepasbaar op industriële leidingsystemen met een grote thermische verplaatsing, inclusief hoofdstoomleidingen en andere hogetemperatuur- en hogedrukleidingen.

Kernproductfuncties en waarde

Pijpleidingen van chemische fabrieken genereren aanzienlijke thermische verplaatsingen als gevolg van schommelingen in de gemiddelde temperatuur. De steunbelasting van gewone hangers varieert met de verplaatsing, waardoor gemakkelijk vervorming van de pijpleiding, schade aan aangesloten apparatuur en zelfs middelmatige lekkagerisico's ontstaan.

Via het veerkoppelbalansmechanisme levert Chemical Plant Constant Spring Support consistente ondersteunende kracht gedurende de volledige slag van de thermische verplaatsing van de pijpleiding, waardoor extra spanning veroorzaakt door thermische uitzetting en krimp van de pijpleiding volledig wordt geëlimineerd en een stabiele werking van chemische pijpleidingen op lange termijn wordt gegarandeerd.

Producttechnische specificaties

Specificaties voor constante veerhangers	Voorbeeld
Model/serie	PH, LH, CA, CS, TH
Laadvermogen (in bedrijf)	0,1 kN - 500 kN
Totale reis	50 mm, 100 mm, 200 mm, 400 mm
Werkelijke reizen	Tot 600 mm
Belastingafwijking (tolerantie)	±5% (standaard) / ±3% (hoge nauwkeurigheid)
Installatiepositie	Horizontaal / Verticaal
Afwerking behuizing	Thermisch verzinkt / epoxy
Bedrijfstemperatuur.	-20°C tot +80°C (omgevingstemperatuur)
Materiaal veerspiraal	60Si2Mn / 50CrVA
Bereik belastingaanpassing	±10% (veldaanpassing)

Exclusieve aanpassingsvoordelen voor chemische scenario's

Het product is speciaal geoptimaliseerd vanwege de kenmerken van chemische fabrieken, namelijk hoge corrosie, 24/7 continue werking en strenge veiligheidseisen:

▶  Anticorrosie-aanpassing: aanpasbaar aan corrosieve chemische fabrieksomgevingen, met op maat gemaakte oplossingen, waaronder roestvrijstalen behuizingen, zware corrosiewerende coating en zuur-alkalibestendige beplating

▶  Hoge vermoeiingssterkte: kernveren ondergaan 10.000 vermoeidheidstests met volledige slag, geschikt voor langdurig ononderbroken gebruik van chemische faciliteiten

▶ Nauwkeurige constante krachtcontrole: belastingafwijkingen worden strikt gecontroleerd binnen ±5%, waardoor lekkage van pijpleidinginterfaces en schade aan apparatuur veroorzaakt door spanningsconcentratie wordt geëlimineerd

▶  Geen foutopsporing ter plaatse: vooraf gecomprimeerd en gekalibreerd vóór levering, direct gehesen en ter plaatse geïnstalleerd zonder secundaire aanpassingen, waardoor de downtime van het project wordt verminderd

Productie- en kwaliteitscontrolesysteem (professionaliteitsborging)

Elk product wordt vóór verzending uitgebreid intern getest

Vóór verzending doorloopt elk product een volledig intern testproces. Dit proces omvat dimensionale en visuele inspectie, PMI (Positive Material Identification), hardheidstesten, MT/PT niet-destructieve testen waar van toepassing, testen van veerbelasting met belasting-verplaatsingscurven en meting van de laagdikte. Fabriekstestrapporten (FTR) en materiaaltestrapporten (MTR) worden geleverd.

Verduidelijking over accreditatie door derden

Intern testen is niet hetzelfde als testen door derden, geaccrediteerd door ILAC. Als tests door derden of laboratoriumtests vereist zijn, kan dit als een afzonderlijke optionele service worden geleverd.

Optionele inspectiediensten van derden (apart vermeld)

1. Materiaaltesten

Deze service omvat analyse van de chemische samenstelling, trekproeven, Charpy-slagproeven bij lage temperatuur en hardheidstesten.

2. NDT lassen

Beschikbare methoden zijn onder meer Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT) en Radiographic Testing (RT).

3. Prestatietesten bij veerbelasting

Er zijn last-verplaatsingscurven opgenomen.

4. Inspectie van thermisch verzinken / epoxycoating. Corrosiebescherming

5. Getuigentesten, fabriekstoezicht en inspectie vóór verzending (PSI)

Onze onderscheidende voordelen

Gebenchmarkeerd tegen het LISEGA International Pipe Support System

Onze productladingsnauwkeurigheid, testnormen en documentatiesystemen worden vergeleken met het internationale leidingondersteuningssysteem LISEGA.

Meer dan een standaard binnenlandse leverancier

In tegenstelling tot standaard binnenlandse fabrikanten die alleen het product zelf leveren, leveren wij bij elke veereenheid een belasting-verplaatsingscurve. We helpen ook bij het organiseren van SGS-tests en getuige-inspecties door derden, en we ondersteunen documentbeoordelingen door PE/CPE-ingenieurs voor buitenlandse projecten.

Projectimplementatie en servicegarantie (autoriteit en geloofwaardigheid)

Gedurende 14 jaar is onze Chemical Plant Constant Spring Support ingezet in raffinaderijen, fijne chemische parken en farmaceutische projecten in China, Zuidoost-Azië, Europa en Zuid-Amerika, met herhaalde langetermijnpartnerschappen met meerdere EPC-contractanten:

▶  Alle producten worden geleverd met volledige materiaalcertificaten en inspectierapporten, die voldoen aan de acceptatiespecificaties voor de veiligheid van chemische projecten

▶  Volledige levenscyclusondersteuning: pre-sales belastingberekening, installatiebegeleiding op locatie en 24-uurs technische after-sales respons

▶  De productiebasis van Jiangsu beschikt over speciale logistieke kanalen voor chemische projecten, waardoor versnelde levering van dringende bestellingen mogelijk is

Samenwerkingsinformatie

Als uw chemische project op maat gemaakte Constant Spring Support van de chemische fabriek vereist, of ontwerpaanpassingen nodig heeft voor speciale werkomstandigheden zoals hoge temperaturen en sterke corrosie, neem dan rechtstreeks contact op met ons technische team. Wij zorgen voor een complete selectieoplossing en offerte.
