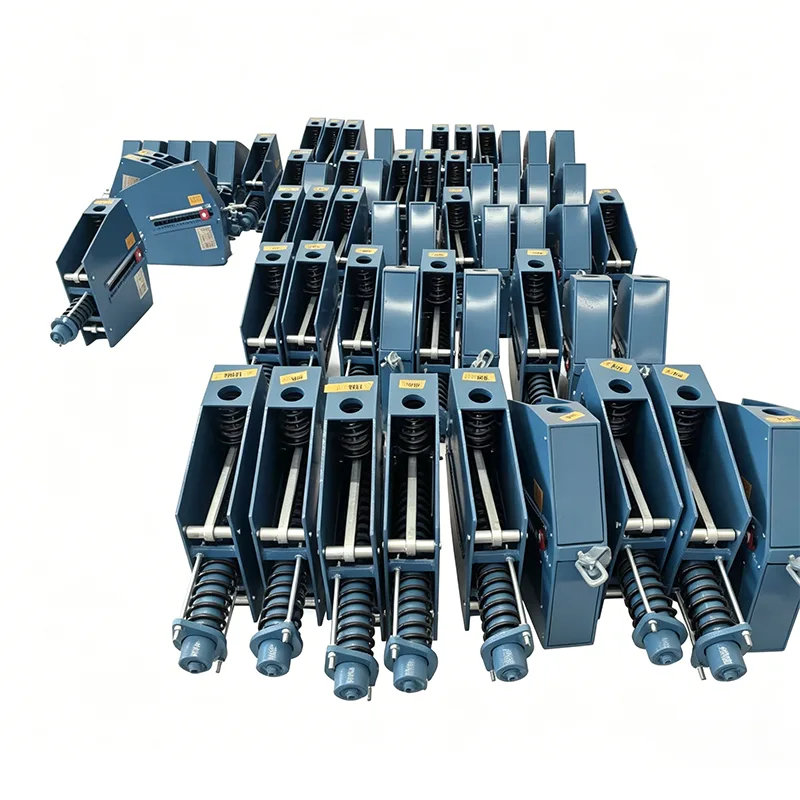

Heavy-duty constante veerondersteuning

Wanneer de belasting van een enkele pijpleiding groter is dan 300 kN en de thermische verplaatsing groter is dan 200 mm, zijn gewone constante veersteunen gevoelig voor structurele vervorming, breuk van de drijfstang, verlies van constante krachtprecisie en andere storingen. Dergelijke storingen leiden ertoe dat de spanningsconcentraties in de pijpleidingen de toegestane waarden overschrijden, wat leidt tot het scheuren van de spuitmonden van de apparatuur, mediumlekkage en zelfs ongeplande sluiting van de hele fabriek. Eén enkel shutdown-incident kan leiden tot verliezen van tientallen miljoenen RMB.

De Heavy Duty Constant Spring Support is een speciale heavy-duty ondersteuningsuitrusting die is ontwikkeld om de uitdagingen onder deze extreme bedrijfsomstandigheden aan te pakken. Het is speciaal ontworpen voor grote pijpleidingsystemen met belastingen boven 500 kN en verplaatsingen binnen 400 mm.

Producttechnische specificaties

Productdefinitie en kernontwerpfilosofie

Een Heavy Duty Constant Spring Support is een zwaar uitgevoerd pijpleidingondersteuningsapparaat dat een constante ondersteunende kracht levert over de volledige slag via een nauwkeurig momentbalansmechanisme.

Yangzhou Tianshun Pipeline startte in 2015 met R&D voor deze productlijn, met een totale investering van 12 miljoen RMB in speciale productieapparatuur en testfaciliteiten. Er is nu een compleet productportfolio ontwikkeld, met een maximaal draagvermogen van 2000 kN en een maximale waterverplaatsing van 600 mm, dat op toonaangevend binnenlands niveau scoort.

Onze kernontwerpfilosofie concentreert zich op redundante veiligheid: alle kritische componenten zijn ontworpen met veiligheidsfactoren die hoger zijn dan de industriële benchmarks om voldoende veiligheidsmarges te garanderen, zelfs onder extreme werkomstandigheden. Ondertussen minimaliseert structurele optimalisatie de totale omvang en het gewicht zonder afbreuk te doen aan de structurele sterkte, waardoor de installatie- en transportkosten worden verlaagd.

Gedetailleerde uitsplitsing van de redundantie

1. Redundantie van het hoofdframe: opgebouwd uit 20-50 mm dikke, integraal gelaste stalen platen voorzien van longitudinale en transversale verstijvingen, waardoor de algehele stijfheid met meer dan 60% wordt verhoogd.

2. Redundantie van het veersysteem: de parallelle lay-out met meerdere veren zorgt ervoor dat de resterende veren de pijpleidingbelastingen volledig kunnen dragen, zelfs als één veer uitvalt.

3. Redundantie van het transmissiemechanisme: Gesynchroniseerde dubbele drijfstangen elimineren het risico van instorting van de ondersteuning als gevolg van breuk van een enkele stang.

Standaardspecificatieschema van de volledige serie

Er zijn zes standaardseries Heavy Duty Constant Spring Supports beschikbaar voor de meeste zware industriële toepassingsscenario's:

Aangepaste materiaalkwaliteiten en op maat gemaakte ontwerpen worden voor alle modellen op verzoek van de klant aangeboden.

Betrouwbaarheidsverificatiesysteem voor de volledige levenscyclus

Er wordt een rigoureus end-to-end verificatiesysteem geïmplementeerd om betrouwbare prestaties onder extreme omstandigheden te garanderen. Elke Heavy Duty Constant Spring Support ondergaat vijf verplichte inspectieprocedures:

Alle inspectiegegevens worden gearchiveerd voor een minimale bewaarperiode van 15 jaar en zijn op elk moment toegankelijk voor klanten. Ons testlaboratorium beschikt over een CNAS-accreditatie en levert internationaal erkende testresultaten.

Trackrecord van wereldwijde benchmarkprojecten

Vanaf mei 2026 zijn onze Heavy Duty Constant Spring Supports ingezet bij 120 grootschalige industriële projecten wereldwijd, waaronder:

▶  Een raffinage- en chemisch integratiecomplex van 10 miljoen ton/jaar: 320 sets HD-800- en HD-1200-steunen geleverd

▶  Een kerncentrale van een miljoen kilowatt: 156 sets zware, constante veersteunen van nucleaire veiligheidsklasse meegeleverd

▶  Een LNG-ontvangstterminal van 20 miljoen ton/jaar: 89 sets speciale, zware, constante veersteunen voor lage temperaturen geleverd

▶  Een thermische elektriciteitscentrale van 3000 MW: 245 sets zware steunen voor de belangrijkste stoompijpleidingen meegeleverd

Bewezen prestaties bij deze baanbrekende projecten bevestigen de uitstekende betrouwbaarheid en stabiliteit, terwijl we uitgebreide technische ervaring hebben met het ontwerpen van zware pijpleidingondersteuningssystemen.

Projectgerichte levering en exclusieve services

Voor grootschalige projecten zijn er aangepaste leveringspakketten voor Heavy Duty Constant Spring Supports:

1. Toegewijd projectteam: elk groot project krijgt een toegewijde projectmanager, technisch ingenieur en kwaliteitsingenieur toegewezen om toezicht te houden op de voortgang gedurende de volledige cyclus.

2. Gefaseerde verzending: Batchlevering afgestemd op de bouwschema's van de locatie om de opslaglasten ter plaatse te verminderen.

3. Acceptatieservice ter plaatse: technici worden uitgezonden om productacceptatie en installatiebegeleiding op locatie uit te voeren.

4. Technische stand-by-ondersteuning op locatie: Residentiële technische ondersteuning beschikbaar tijdens piekinstallatiefases.

5. Follow-upservice op lange termijn: Jaarlijkse audits van de operationele toestand na inbedrijfstelling met professionele onderhoudsaanbevelingen.

Wij bieden een garantieperiode van 18 maanden, 6 maanden langer dan het sectorgemiddelde. Voor kwaliteitsgebreken die binnen de garantiedekking optreden, garanderen wij een responstijd van 48 uur en probleemoplossing ter plaatse binnen 72 uur.

Veelgestelde vragen (FAQ)

Vraag: Wat is uw maximaal haalbare belasting en verplaatsing voor Heavy Duty Constant Spring Supports?

A: Standaardmodellen bereiken een maximale belasting van 2000 kN en een maximale waterverplaatsing van 600 mm. Er zijn op maat gemaakte ontwerpen beschikbaar voor extra grote vereisten, geschikt voor een belasting tot 3000 kN en een waterverplaatsing van 800 mm.

Vraag: Zijn de producten geschikt voor gebruik bij lage temperaturen?

EEN: Ja. Speciale varianten voor lage temperaturen maken gebruik van roestvrij staal 304 of 316L, gevalideerd via botsproeven bij lage temperaturen, en kunnen stabiel werken bij -196 ℃ voor LNG, ethyleen en andere cryogene pijpleidingsystemen.

Vraag: Wat zijn de standaard doorlooptijden?

A: Standaardmodellen hebben een levertijd van 45-60 dagen; aangepaste eenheden duren 60-90 dagen, afhankelijk van de complexiteit. Voor urgente projecten is spoedproductie beschikbaar, met een kortste doorlooptijd van 30 dagen.
