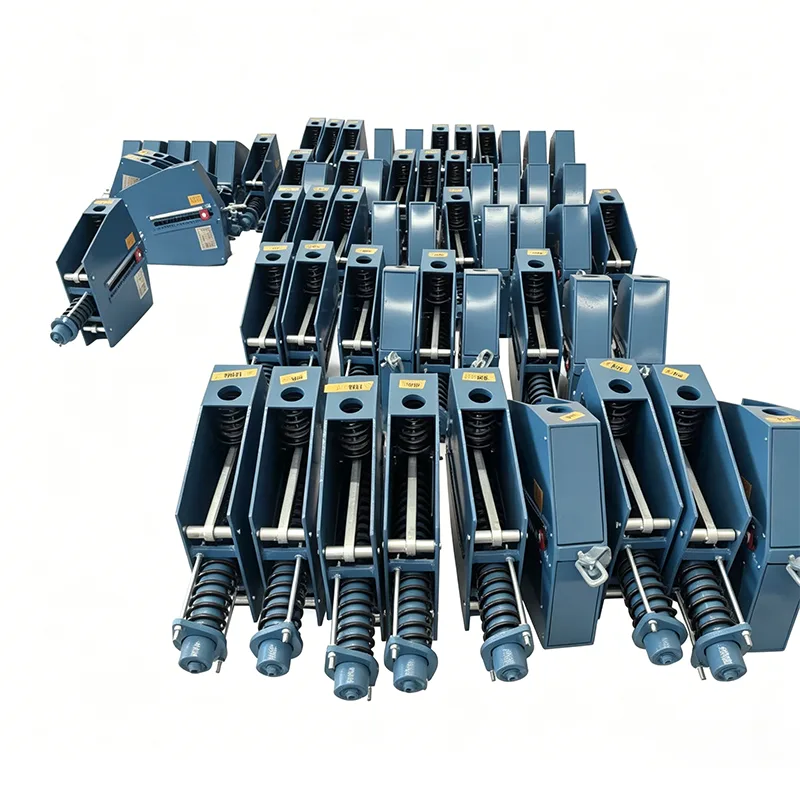

Yangzhou Tianshun Pipeline Technology Co., Ltd., opgericht in 2012, heeft 14 jaar diepgaande expertise in pijplijnondersteuningsoplossingen voor de energiesector, met producten voor tientallen binnenlandse energiecentraleprojecten. Onze Thermal Power Plant Constant Spring Support is een gespecialiseerd product dat strikt is ontwikkeld in overeenstemming met de DL/T-serie normen voor de energiesector. Het is speciaal geoptimaliseerd voor de hoge temperatuur-, hogedruk- en langdurige werkingskarakteristieken van thermische energiecentrales en is de belangrijkste ondersteuningscomponent voor de vier belangrijkste pijpleidingsystemen van energiecentrales.
Vergeleken met gewone industriële pijpleidingen werken pijpleidingsystemen voor thermische energiecentrales onder veel zwaardere omstandigheden:
▶ Hoge temperatuur en druk: hoofdstoomleidingen bij 540℃~620℃, druk 16MPa~35MPa
▶ Grote thermische verplaatsing: de verticale verplaatsing van de belangrijkste stoompijpleidingen kan 300 ~ 500 mm bereiken
▶ Zware belastingen: dikwandige pijpleidingen met grote diameter, belasting op één hijspunt 50 ~ 300 ton
▶ Hoge vereisten voor continu gebruik: jaarlijkse bedrijfsuren van de unit ≥7500 uur, met enorme uitschakelverliezen
▶ Gevoelig voor stuwkracht van apparatuur: Extreem strenge eisen voor stuwkracht van pijpleidingen bij inlaten en uitlaten van stoomturbines
▶ Hoog veiligheidsniveau: geclassificeerd als drukpijpleidingen, met aanzienlijke veiligheidsverantwoordelijkheden
Gewone hangers met constante veren kunnen niet volledig aan deze eisen voldoen, waardoor een speciale constante veerondersteuning van de thermische energiecentrale essentieel is.
| Specificaties voor constante veerhangers | Voorbeeld |
| Model/serie | PH, LH, CA, CS, TH |
| Laadvermogen (in bedrijf) | 0,1 kN - 500 kN |
| Totale reis | 50 mm, 100 mm, 200 mm, 400 mm |
| Werkelijke reizen | Tot 600 mm |
| Belastingafwijking (tolerantie) | ±5% (standaard) / ±3% (hoge nauwkeurigheid) |
| Installatiepositie | Horizontaal / Verticaal |
| Afwerking behuizing | Thermisch verzinkt / epoxy |
| Bedrijfstemperatuur. | -20°C tot +80°C (omgevingstemperatuur) |
| Materiaal veerspiraal | 60Si2Mn / 50CrVA |
| Bereik belastingaanpassing | ±10% (veldaanpassing) |
Hangers en steunen voor thermische energiecentrales moeten voldoen aan de volgende normen voor de energiesector:
|
Standaard nummer |
Standaard naam |
Kernvereisten |
|
DL/T 616 |
Gids voor onderhoud en aanpassing van stoom-waterpijpleidingen en steunen in thermische energiecentrales |
Vereisten voor bediening, onderhoud, afstelling en inspectie |
|
DL/T 1113 |
Acceptatiecode voor pijpleidingsteunen en -hangers in thermische energiecentrales |
Fabrieksacceptatie- en installatieacceptatienormen |
|
DL/T 5054 |
Technische code voor het ontwerp van stoom-waterpijpleidingen in thermische energiecentrales |
Ontwerpselectie en belastingberekening |
|
GB/T 17116 |
Pijpleidingsteunen en hangers Deel 1: Technische specificaties |
Algemene technische vereisten |
Constante veerondersteuning voor thermische energiecentrales voldoet volledig aan alle bovengenoemde standaardvereisten, en fabrieksleveringsdocumenten kunnen rechtstreeks worden gebruikt voor toezicht op en acceptatie van de kwaliteit van energiecentrales.
|
Elektriciteitscentralesysteem |
Naam pijplijn |
Aanbevolen producttype |
Typische parameters |
|
Ketelsysteem |
Hoofdstoompijpleiding |
Constante veerondersteuning van de thermische energiecentrale |
100 ~ 300 ton, 200 ~ 400 mm waterverplaatsing |
|
Ketelsysteem |
Stoompijpleiding opnieuw verwarmen |
Constante veerhanger/ondersteuning |
80~200 ton, verplaatsing 250~450 mm |
|
Voedingswatersysteem |
Hogedruk voedingswaterpijpleiding |
Constante + variabele krachtcombinatie |
30 ~ 100 ton, 100 ~ 250 mm waterverplaatsing |
|
Stoomturbinesysteem |
Inlaat-/uitlaatpijpleidingen van turbines |
Hoge precisie constante veerondersteuning |
50~150 ton, standvastigheid ≤±4% |
|
Lucht-, rookgas- en kolensysteem |
Heteluchtkanalen, rookgaskanalen |
Veerondersteuning met variabele kracht |
10~50 ton, verplaatsing 50~150 mm |
|
Extractie-stoomsysteem |
Stoomextractiepijpleidingen in alle fasen |
Variabele kracht + constante kracht |
5~50 ton, 50~200mm waterverplaatsing |
|
Drainagesysteem |
Drainage- en spuileidingen |
Variabele krachtveer |
1~20 ton, verplaatsing 30~100 mm |
|
Chemisch watersysteem |
Suppletiewater, condensaat |
Stevige ondersteuning + variabele kracht |
Kleine belasting, kleine verplaatsing |
De veren maken gebruik van 60Si2CrVA hittebestendig verenstaal, waardoor de spanningsontspanning met 50% wordt verminderd bij 400 ℃
Onderdelen voor hoge temperaturen maken gebruik van hittebestendig 12Cr1MoV-staal om kruip bij hoge temperaturen te voorkomen
Uitgerust met thermische isolatiepijpschoenen om de warmteoverdracht van pijpleidingen naar veren te blokkeren
Bedrijfstemperatuur in de lente gecontroleerd onder 120 ℃ om prestatiestabiliteit op de lange termijn te garanderen
De constantheid verbeterde tot ≤ ± 4%, waardoor de stuwkracht op stoomturbines werd geminimaliseerd
Gekalibreerd voor zowel koude als warme werkomstandigheden vóór levering
Verplaatsingsindicatie tot op 1 mm nauwkeurig voor gemakkelijke bedieningscontrole
Er zijn last-verplaatsingscurven beschikbaar ter ondersteuning van de analyse van pijpleidingspanningen
Nokkenoppervlak met hoogfrequente afschrikking + carburatiebehandeling, 5x langere levensduur
Pin-assen met zelfsmerende bussen, onderhoudsvrij ontwerp
Alle bouten met anti-losloopmaatregelen, geen losraken door trillingen
Corrosiebestendigheid op C4-niveau, geschikt voor buitenomgevingen in elektriciteitscentrales
Nauwkeurig gekalibreerd volgens de belastingen van het ontwerpinstituut vóór levering, directe installatie ter plaatse
Uitgerust met speciaal ontgrendelingsgereedschap, ontgrendeling met één klik na installatie
Extern mechanisme voor belastingaanpassing, waardoor online fijnafstelling tijdens bedrijf mogelijk is
Duidelijke verplaatsingsmarkeringen voor eenvoudige observatie door inspectiepersoneel van de energiecentrale
Bovenste en onderste mechanische limieten om schade door overbelasting te voorkomen
Veiligheidsfactor van de hangerstang ≥ 5 keer, waardoor het risico op breuken wordt geëlimineerd
Veerbreukbeveiliging, zorgt voor een veilige ondersteuning, zelfs onder extreme omstandigheden
Waarschuwingsmarkeringen voor overbelasting om operators te waarschuwen voor tijdige afhandeling
Veelvoorkomende problemen en preventieve maatregelen
|
Bedieningsprobleem |
Oorzaak Analyse |
Preventieve maatregelen |
|
Veervergrendeling niet ontgrendeld |
Vergeten de borgbouten na installatie te verwijderen |
Moet worden opgenomen in de acceptatiechecklist voor de installatie |
|
Verplaatsing vastlopen |
Mechanisme roest, gebrek aan smering |
Jaarlijkse inspectie en smering van penassen |
|
Grote belastingafwijking |
Het werkelijke pijpleidinggewicht komt niet overeen met het ontwerp |
Controleer en pas 1 maand na gebruik opnieuw aan |
|
Ophangsysteem kantelen |
Grote horizontale verplaatsing van pijpleidingen |
Selecteer constructies die doorbuiging mogelijk maken |
|
Ernstige corrosie |
Buiten- en kustomgevingen |
Kies voor gegalvaniseerde of roestvrijstalen materialen |
Controleer de positie van de verplaatsingsindicator en vergelijk met historische gegevens
Controleer of alle borgbouten zijn verwijderd
Inspecteer ophangstangen en pinschachten op vervorming en scheuren
Controleer de lasnaden op scheuren
Inspecteer de integriteit van de corrosiewerende coating
Registreer bedrijfsgegevens en stel een ondersteunings-/hangergrootboek op
Met goed onderhoud heeft de Constant Spring Support van Thermal Power Plant een levensduur van meer dan 20 jaar, wat overeenkomt met de levensduur van de hoofdapparatuur van de energiecentrale.
Projectleveringsnormen voor elektriciteitscentralesFactory-documentenpakket (voldoet aan de eisen voor toezicht op de kwaliteit van energiecentrales):
Productkwalificatiecertificaat
Materiaalkwaliteitscertificaten
Lentetestrapporten
Volledige testcurves voor machinebelasting
Installatie- en bedieningshandleiding
Fabrieksinspectiegegevens
Technisch personeel ter plaatse technische openbaarmaking
Installatiebegeleiding en inbedrijfstelling
Ondersteuning van sectieproefoperaties van elektriciteitscentrales
Escort voor een proefoperatie van 168 uur
Heeft meer dan 30 binnenlandse elektriciteitscentraleprojecten uitgevoerd, waaronder eenheden van 300 MW, 600 MW en 1000 MW
Ondersteuning geboden voor vier grote pijpleidingen van een ultra-superkritische eenheid van 1000 MW
Meer dan 200 steunen/hangers vervangen bij een renovatieproject voor een thermische energiecentrale
Geen kwaliteitsklachten gedurende opeenvolgende jaren, hoog aantal herhalingsaankopen bij energiecentrales
3 jaar productgarantie, gratis reparatie en vervanging tijdens de garantieperiode
24-uurs reactie op noodproblemen met energiecentrales, ondersteuning ter plaatse binnen 48 uur
Levenslang technisch advies en levering van reserveonderdelen
Jaarlijkse ondersteunings-/hangerinspectieservice beschikbaar
Thermal Power Plant Constant Spring Support is de betrouwbare ondersteuningskeuze voor hogetemperatuur- en hogedrukpijpleidingen in thermische energiecentrales. Met 14 jaar diepgaande ervaring in de energiesector begrijpen we de werkomstandigheden en standaardvereisten van energiecentrales grondig, waardoor een veilige en stabiele werking van de unit wordt gegarandeerd met professionele producten en diensten.
