Constante veerhanger met hoge capaciteit

Yangzhou Tianshun ontwerpt en produceert sinds 2012 veersteunen met constante belasting. Onze hangers met hoge belasting, die ontwerpbelastingen tot 500 kN aankunnen en daarbuiten aanpasbaar zijn, worden gebouwd in een faciliteit van 35.000 m² met meer dan 100 gekwalificeerd personeel. Elke unit is vooraf ingesteld, getest en met volledige documentatie verzonden naar projecten in meer dan 45 landen.

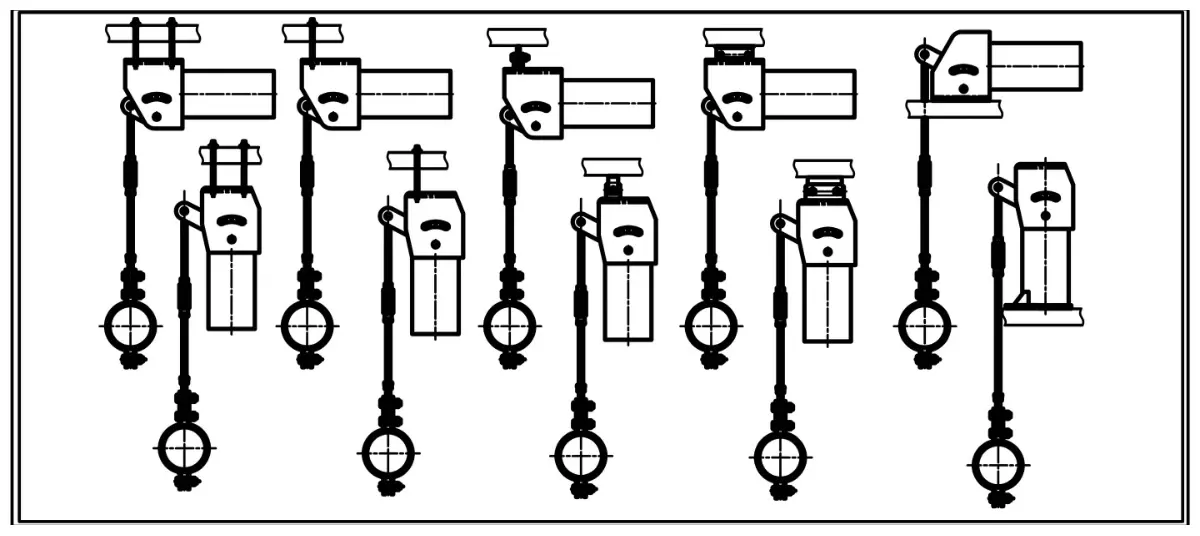

Technisch overzicht

Wij converteren tussen nationale standaarden, op voorwaarde dat de parameters technisch compatibel zijn. Er worden geen correctiefactoren toegepast wanneer de ontwerpbelastingen en verplaatsingen binnen de grenzen van de gekozen norm vallen.

Waarom een ​​constante belasting van belang is bij leidingondersteuning met hoge belasting

Wanneer een constant veerhanger met hoge belasting een grote verticale verplaatsing ervaart als gevolg van thermische uitzetting, verandert een variabele veersteun zijn weerstandskracht naarmate de veer wordt samengedrukt of uitgetrokken. Deze belastingsvariatie kan ongewenste spanningen overbrengen op de buiswand, aangesloten apparatuur en aangrenzende steunen. Een constante veerhanger elimineert dit probleem door een vrijwel onveranderde steunkracht te leveren van de koude positie naar de warme werkpositie en alles daartussenin.

Het mechanisme maakt gebruik van een drukveer die werkt via een krukas- en drijfstangsamenstel. De geometrie is zo ingericht dat het veerkoppel rond het hoofdscharnier gelijk is aan het belastingskoppel op elk punt van de slag. Het resultaat is een steunkracht die binnen een smalle afwijkingsband blijft, ongeacht hoe ver de buis verticaal beweegt.

Ontwerpkenmerken die betrouwbaarheid bij hoge belasting mogelijk maken

Robuust draagvermogen met kleine afwijking

Standaardmodellen dekken bedrijfsbelastingen van 0,1 kN tot 500 kN. Voor belastingen boven 500 kN ontwerpen wij op maat gemaakte steunen volgens klanttekeningen en specificaties. De belastingafwijking wordt standaard binnen ±5% van de nominale waarde gehouden, waarbij een hoge precisie-optie ±3% bereikt. Deze nauwe tolerantie wordt vóór verzending gecontroleerd op onze kalibratiebank.

Stabiele structuur voor zwaar verticaal transport

De behuizing fungeert als een beschermende behuizing, waardoor bouwafval en verontreiniging van de locatie uit de buurt van de veer en de koppeling worden gehouden. Standaard verplaatsingen van 50 mm, 100 mm, 200 mm en 400 mm zijn beschikbaar, en daadwerkelijke verplaatsingen tot 600 mm kunnen worden geleverd wanneer de leidingindeling dit vereist. De bovenste en onderste eindaanslagen zijn geïntegreerd om overbewegen in beide richtingen te voorkomen, en dankzij een zichtbare rijwegschaal kunnen installatieteams hun positie op elk moment bevestigen.

Veermaterialen geselecteerd voor een lange levensduur tegen vermoeiing

Veerspoelen zijn gewikkeld uit 60Si2Mn- of 50CrVA-staal, beide gekozen vanwege hun hoge vermoeiingssterkte en consistente prestaties gedurende jaren van thermische cycli. De combinatie van goed materiaal en gecontroleerde wikkelprocessen ondersteunt het stabiele belastingsvermogen en de lange onderhoudsintervallen die in energie- en procesinstallaties worden verwacht.

In het veld instelbaar zonder giswerk

Met een lastinstelschroef kan de steunkracht ter plaatse nauwkeurig worden afgesteld. Door de schroef in de gemarkeerde richting te draaien, wordt de belasting verhoogd of verlaagd in stappen van 2%, met een totaal aanpassingsbereik van ±10% tot ±20%, afhankelijk van het model. Een draaiknop naast de schroef leest de afstelling direct af, zodat de monteur de gewenste instelling kan instellen zonder de unit te verwijderen of externe loadcellen te gebruiken.

Vooraf ingestelde pinnen die installatie en hydrotesten vereenvoudigen

Elke hanger met constante veer verlaat de fabriek met rode vooraf ingestelde pinnen ingesteld op de door de klant gespecificeerde koude installatiepositie. De pennen vergrendelen het mechanisme, zodat het leidingsysteem hydrostatisch kan worden getest of chemisch kan worden gereinigd zonder verdere doorbuiging van het veersamenstel. Onze standaardpinnen zijn ontworpen om tijdens het testen tot tweemaal de nominale bedrijfsbelasting te kunnen dragen. Als er hogere testbelastingen worden verwacht, verstevigen we de pinconstructie zodra we dit tijdens de bestelfase hebben geïnformeerd. Voordat het systeem in gebruik wordt genomen, moeten de pinnen worden verwijderd.

Kwaliteitscontrole en traceerbaarheid

Ons kwaliteitssysteem is gecertificeerd volgens ISO 9001:2015. Elke hanger met constante veren wordt op een gekalibreerde testopstelling gemonteerd en vooraf ingesteld op de door de klant gespecificeerde belasting en verplaatsing. We registreren de belasting op meerdere posities over de slag om te bevestigen dat de afwijking binnen de opgegeven tolerantie blijft. Deze testgegevens worden bewaard en kunnen bij de verzending worden geleverd.

Materiaalcertificeringen voor de veerspiralen, constructiestaal en bevestigingsmiddelen zijn herleidbaar tot de fabriek. Voor projecten waarvoor naleving van ASME B31.1, B31.3, EN 13480 of andere internationale codes vereist is, bieden wij de benodigde documentatiepakketten, inclusief lasprocedurekwalificaties en NDT-rapporten, indien van toepassing.

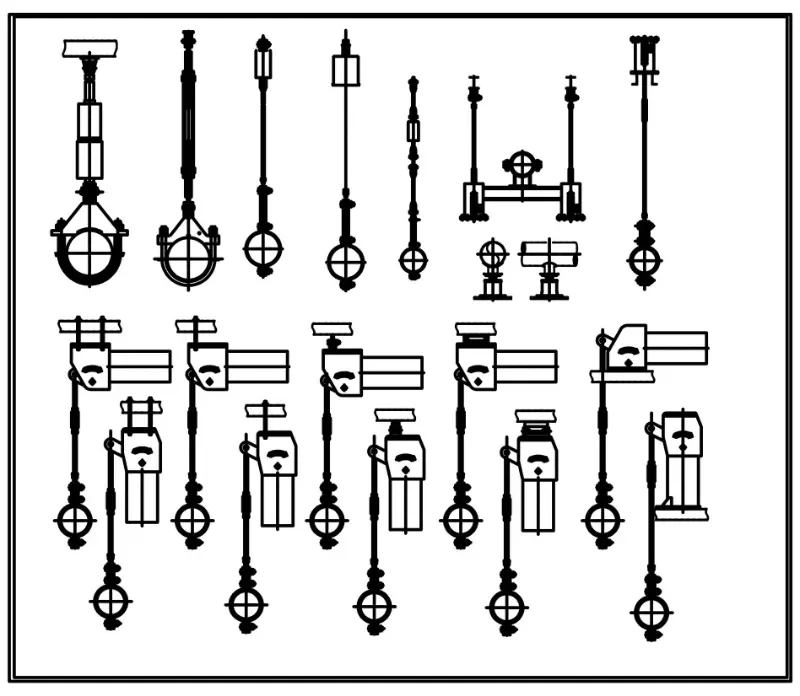

Waar constante veerhangers met hoge capaciteit worden toegepast

Deze steunen worden overal geïnstalleerd waar een leidingsysteem een ​​grote verticale verplaatsing kent en geen veranderende steunkrachten kan tolereren. Typische installaties omvatten hoofdstoomleidingen in thermische en kerncentrales, leidingen voor warmopwarmen, stijgbuizen voor ketelvoedingswater en procesleidingen voor hoge temperaturen in raffinaderijen en chemische fabrieken. In elk geval handhaaft de hanger een vrijwel constante belasting van koud naar warm, waardoor ongewenste spanningsoverdracht op turbineverbindingen, vatmondstukken en andere gevoelige apparatuur wordt voorkomen.

Veelgestelde vragen

Waarin verschilt een constante veerhanger van een variabele veersteun?

Een variabele veerondersteuning verandert de belasting als de veer afbuigt, wat betekent dat de buis in koude en warme toestand een andere kracht voelt. Een constante veerhanger is zo ontworpen dat de steunkracht gedurende de gehele slag vrijwel hetzelfde blijft. Dit voorkomt dat variaties in de belasting spanning overbrengen op het leidingsysteem, wat vooral belangrijk is op kritieke leidingen met grote verticale bewegingen.

Kan Tianshun hangers vervaardigen met een vermogen van meer dan 500 kN?

Ja. Wij behandelen steunen met hoge capaciteit als op maat gemaakte bestellingen. U kunt ons de ontwerptekeningen toesturen of de belasting, slaglengte, eindverbindingen en toepasselijke code specificeren. Ons technische team zal de hanger dienovereenkomstig ontwerpen en vóór de productie goedkeuringstekeningen verstrekken.

Wat is het doel van de rode vooraf ingestelde pinnen en wanneer moeten ze worden verwijderd?

De vooraf ingestelde pinnen vergrendelen de hanger op de koude installatiepositie. Ze houden het mechanisme stijf, zodat het leidingsysteem gevuld, hydrogetest of chemisch gereinigd kan worden zonder dat de veer beweegt. De pinnen mogen pas worden verwijderd nadat alle tests zijn voltooid en voordat het systeem in gebruik wordt genomen voor normaal gebruik. Als u ze tijdens het gebruik op hun plaats laat, kan de hanger niet meer functioneren.

Aan welke internationale standaarden kun je werken?

We leveren routinematig hangers met constante veren volgens GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L en JIS B 8501. Als uw project een andere norm vereist, stuur ons dan de specificatie en wij zullen de conformiteit bevestigen.

Kan de afwerking van de behuizing worden aangepast voor corrosieve of offshore-omgevingen?

Onze standaardafwerkingen zijn thermisch verzinkt en epoxy geverfd. Voor zeer corrosieve atmosferen kunnen wij gespecialiseerde coatingsystemen toepassen of de behuizing uit roestvrij staal vervaardigen. Geef bij uw aanvraag de omgevingsomstandigheden aan, zodat wij u een passend beveiligingssysteem kunnen voorstellen.

Wat zijn uw betalingsvoorwaarden en typische levertijden?

Wij accepteren betaling via overschrijving. Levertijden zijn afhankelijk van de bestelhoeveelheid en de complexiteit van de aangepaste instellingen, maar standaard hangers met constante veren kunnen doorgaans binnen vier tot zes weken na de orderbevestiging worden vervaardigd en vooraf ingesteld. Een versnelde levering kan worden besproken en overeengekomen tijdens de contractonderhandelingen.

Werken met Tianshun

Wanneer u informeert naar een constant veerhanger met hoge belasting, krijgt u een toegewijde accountmanager toegewezen die verstand heeft van het ontwerp van leidingondersteuningen, en niet alleen van commerciële termen. Ons technische team beoordeelt uw standaardvereisten voor lading, verplaatsingen en leidingen en reageert binnen 24 uur met een technisch voorstel. Aangepaste configuraties – niet-standaard reizen, uitgebreide temperatuurbereiken, speciale materialen of projectspecifieke documentatie – worden afgehandeld als onderdeel van onze normale leveringsomvang.

Na levering bieden wij installatiebegeleiding, vooraf ingestelde pinverwijderingsinstructies en onderhoudsadvies. Ruim 70% van onze omzet komt voort uit herhaalbestellingen van klanten die afhankelijk zijn van onze ondersteuning om cyclus na cyclus voorspelbaar te presteren.
